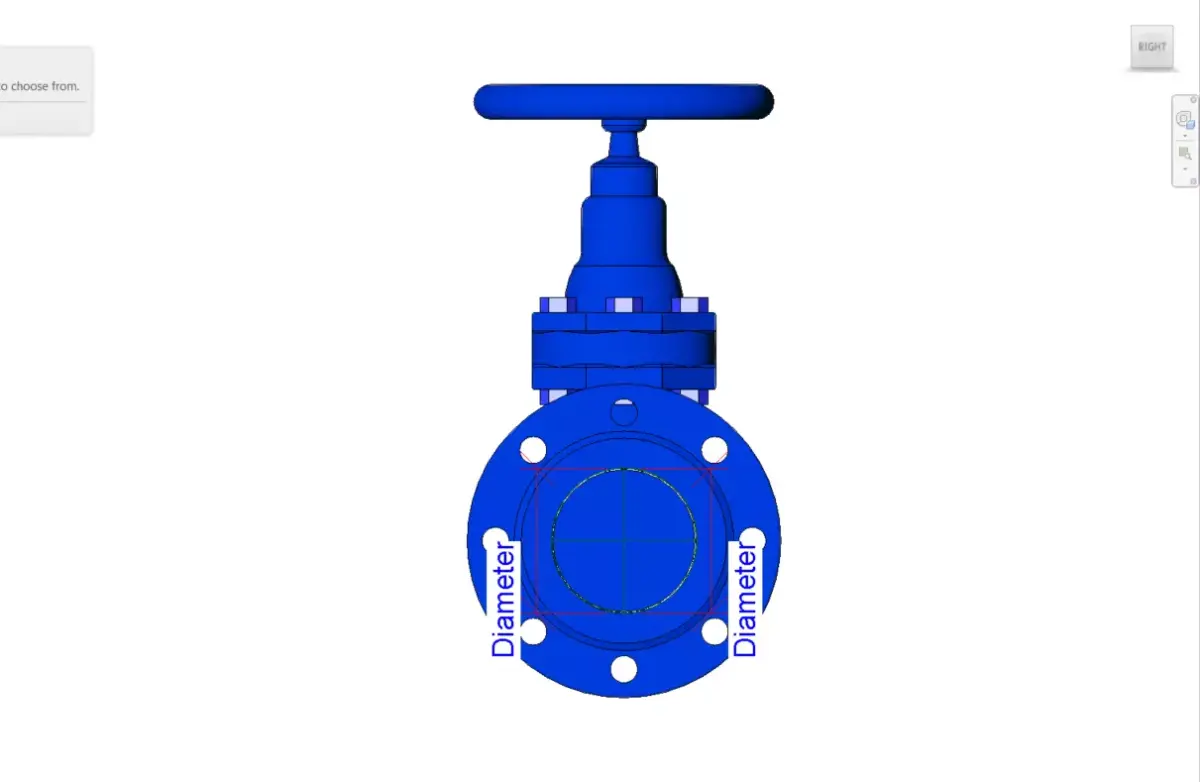

*Professional 4-inch (DN100) Flanged Gate Valve - PN16*High-quality 3D model of a Cast Iron Gate Valve, specifically designed for industrial piping systems, water networks, and HVAC coordination. This model follows international standards for DN100 (4") valves and is optimized for BIM (Building Information Modeling) workflows.
Key Features:
Standard Compliance: Modeled according to PN16 pressure ratings and DN100 (4") dimensions.
BIM-Ready: Native Revit 2024 (.rfa) family with functional pipe connectors (MEP). Includes technical metadata for schedules and specifications.
Accurate Geometry: Detailed flange bolting, handwheel, and valve body, perfect for Clash Detection in Navisworks.
Versatile Formats: Includes FBX 2015, optimized for industrial visualization in 3ds Max, Blender, or Twinmotion.
Technical Specifications:
Size: 100mm (4 inches).
Pressure Class: PN16.
Material: Cast Iron / Ductile Iron.
Connection: Flanged.
Estimated Weight: ~21 kg (46 lbs).
Formats: Revit 2024 (Native), FBX 2015.
*Válvula de Compuerta de 4 pulgadas (DN100) Flangeada - PN16*Modelo 3D profesional de una Válvula de Compuerta de Hierro Fundido, diseñada específicamente para sistemas de tuberías industriales, redes de agua y coordinación de proyectos HVAC. Este modelo sigue los estándares internacionales para válvulas DN100 (4") y está optimizado para flujos de trabajo BIM.
Características Principales:
Cumplimiento de Estándares: Modelada según clasificación de presión PN16 y dimensiones DN100 (4").
Lista para BIM: Familia nativa de Revit 2024 (.rfa) con conectores de tubería funcionales (MEP). Incluye metadatos técnicos para tablas de planificación.
Geometría Precisa: Detalle en pernos de brida, volante y cuerpo de válvula, ideal para Detección de Interferencias en Navisworks.
Formatos Versátiles: Incluye FBX 2015, optimizado para visualización industrial en 3ds Max, Blender o Twinmotion.
Especificaciones Técnicas:
Tamaño: 100mm (4 pulgadas).
Clase de Presión: PN16.
Material: Hierro Fundido / Hierro Dúctil.
Conexión: Brida (Flange).
Peso Estimado: ~21 kg.
Formatos: Revit 2024 (Nativo), FBX 2015.
DWG (AutoCAD, filesize: 351 KB), RFA (Autodesk Revit, filesize: 1.21 MB), FBX (Autodesk FBX, filesize: 558 KB)
