Metric Merge Collector Cutting Sleeves 3D print model

License: Editorial No Ai Html

author:

thejackalope

All content related to this 3D asset—including renders, descriptions, and metadata — is credited to its original author, «thejackalope». CGhub does not claim copyright ownership over the content used.

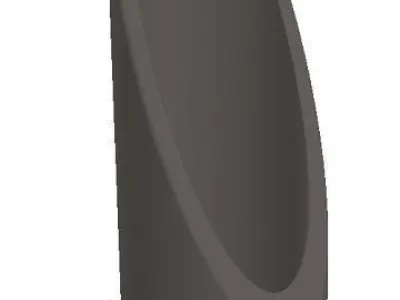

Pack of 3 merge collector tracing sleeves. allows you to accurately trace cuts and make any merge without fancy bandsaw or expensive tooling !

-3 Metric Diameters included : 38mm, 42.4mm, 48.3mm

20 deg angle (40deg included merge angle, for low volume and easy access of welds)

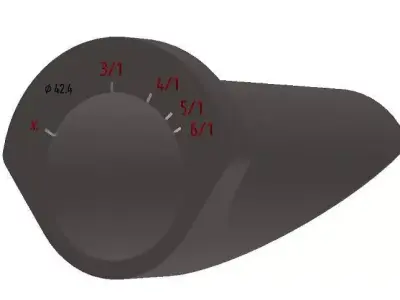

covers any number of cylinders ( 2/1, 3/1, 4/1, 5/1, and 6/1)

Simple of use in 3 EZ steps !

1 : Trace centerline of tube using an angle iron2: Line up centerline with x origin mark and trace 1st cut3: Rotate centreline to desired merge number and trace 2nd cut

Pack de 3 guides de traçage collecteur, permet de traçer avec précision les coupes et de réaliser n'importe quel collecteur sans scie à ruban ni outillage coûteux !

-3 Diamètres Métriques inclus : 38mm, 42.4mm, 48.3mm

Angle de coupe 20 deg (angle inclus de 40 deg, pour un faible volume et un accès facile aux soudures)couvre n'importe quel nombre de cylindres (2/1, 3/1, 4/1, 5/1 et 6/1)

Simple d'utilisation en 3 étapes !

1 : Tracez l'axe du tube à l'aide d'une cornière 2 : Alignez l'axe avec la marque d'origine x et tracez la 1ère coupe 3 : Faites pivoter l'axe jusqu'au nombre de cylindres souhaité et tracez la 2nde coupe
