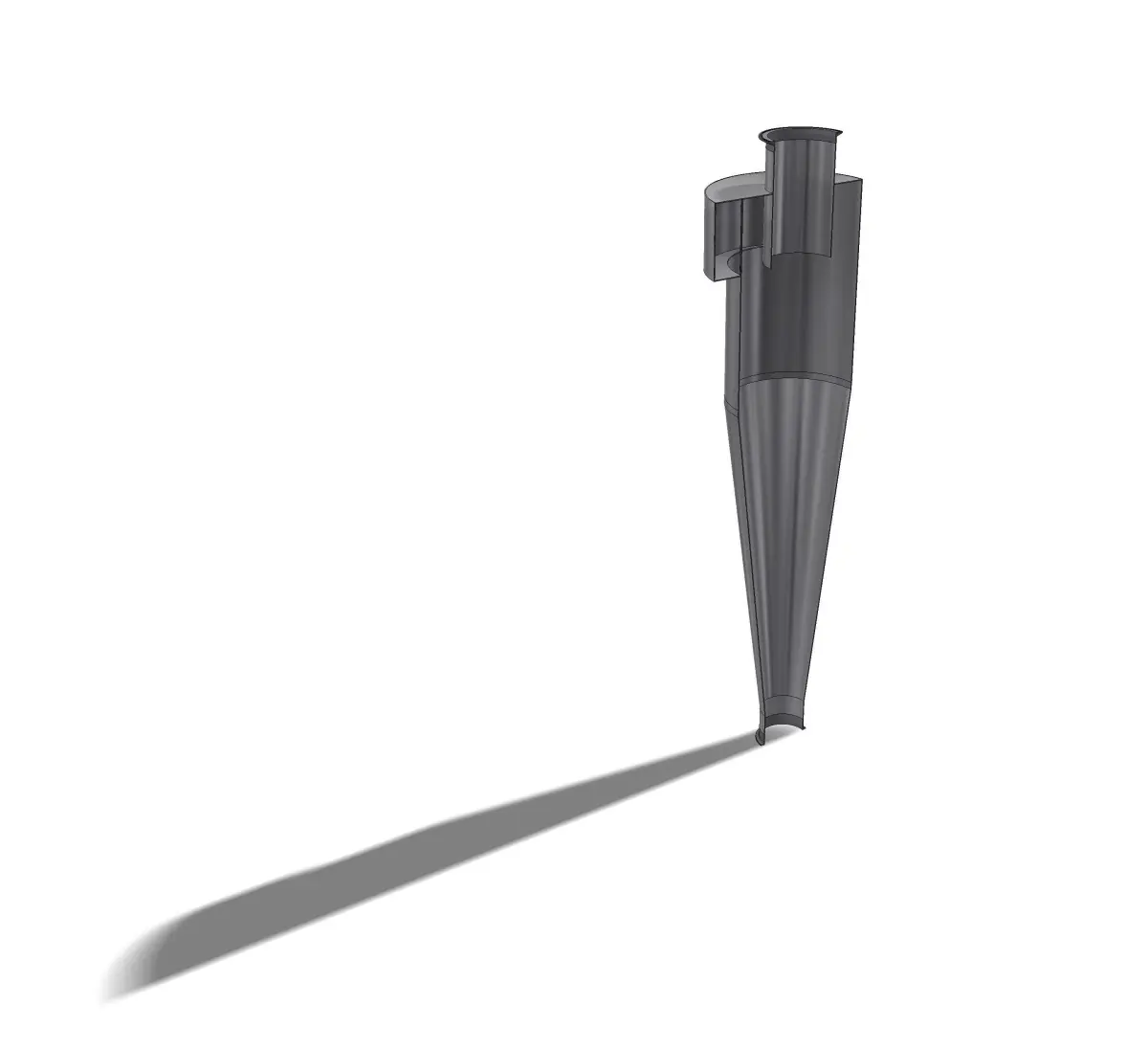

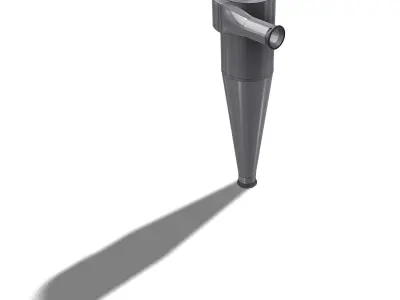

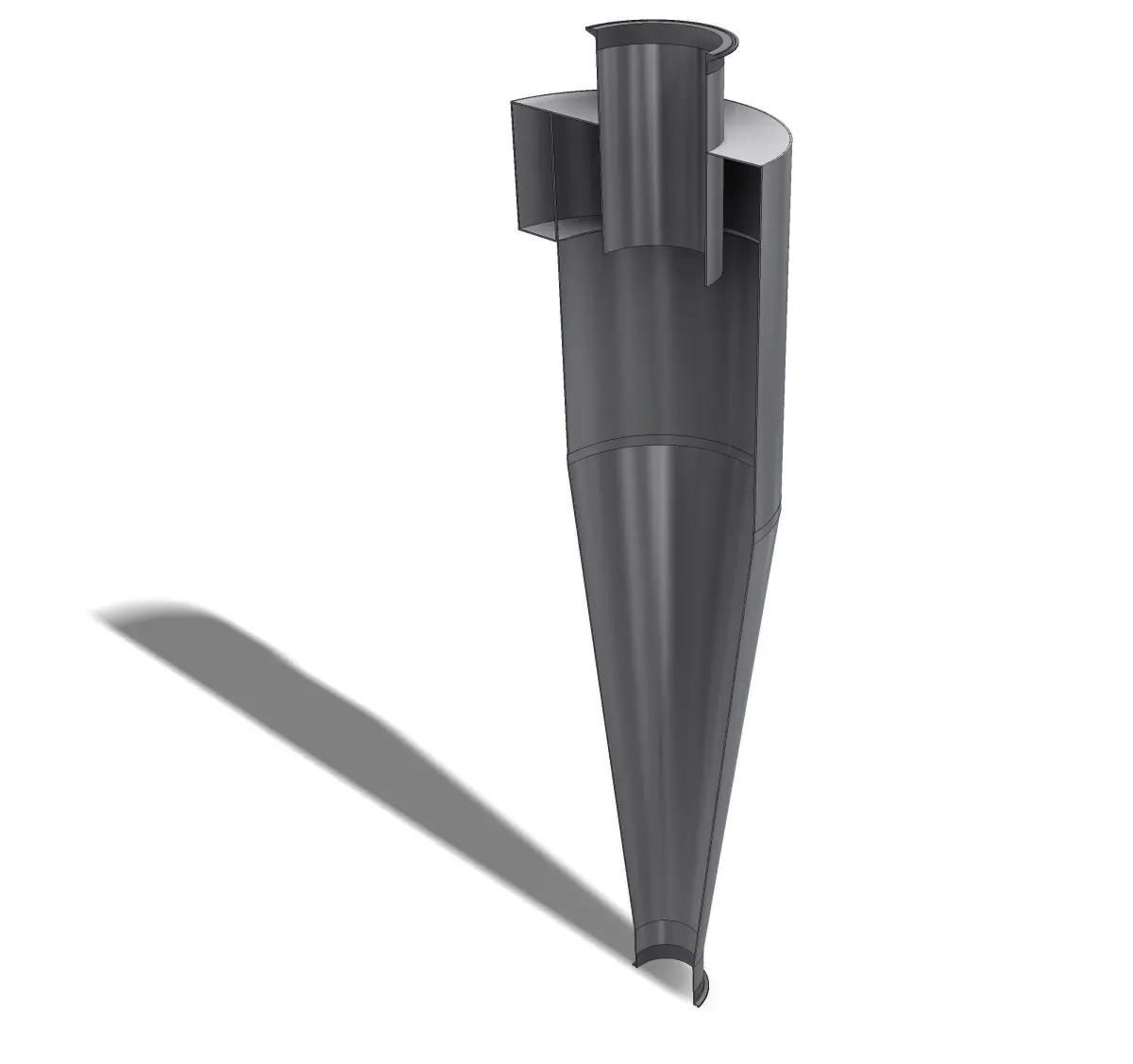

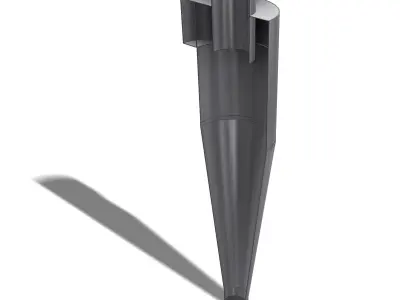

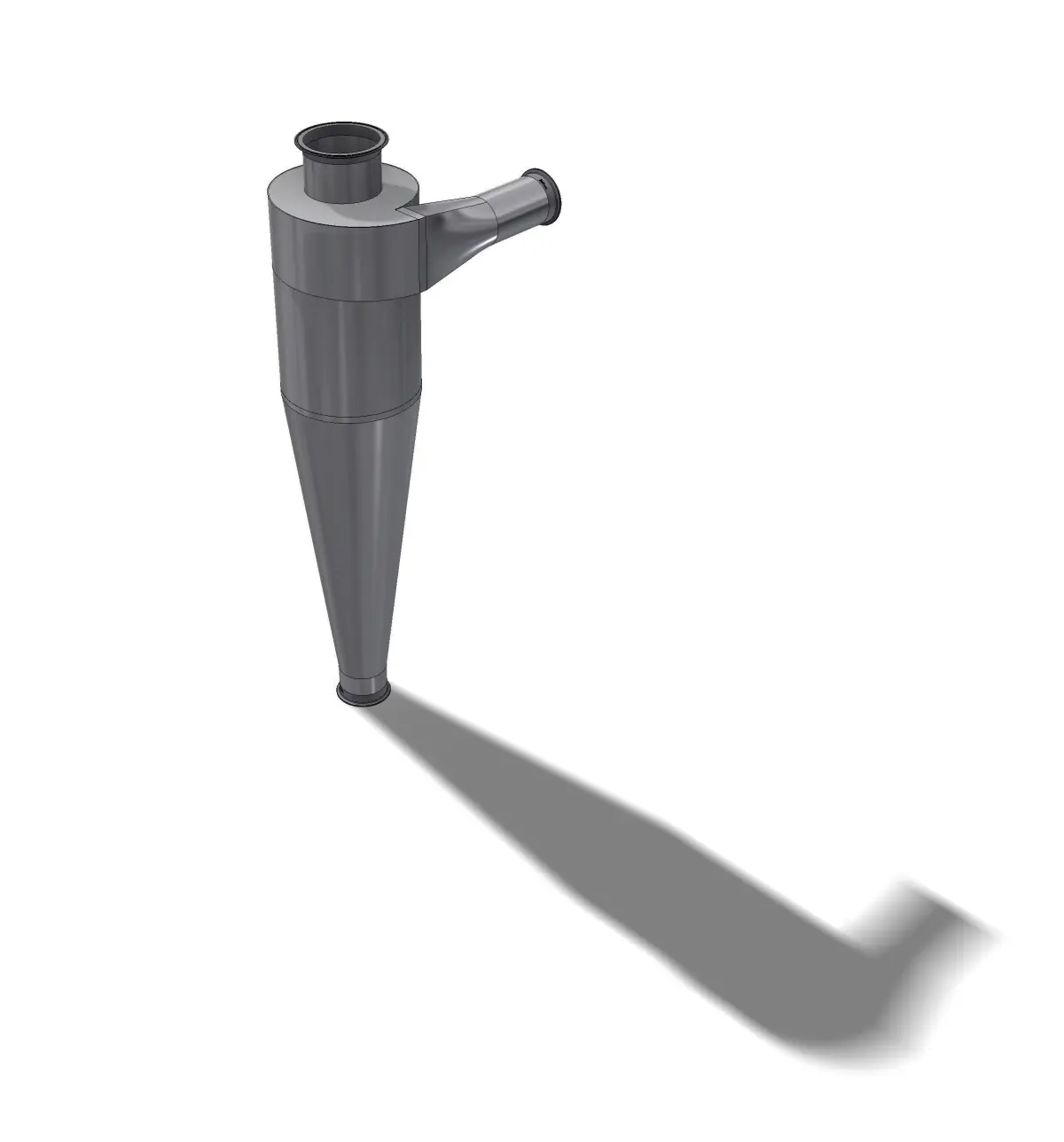

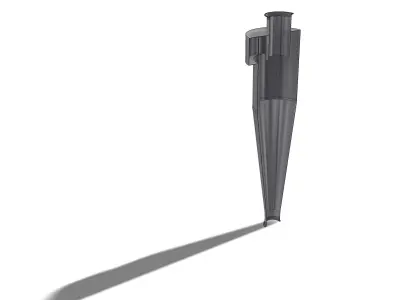

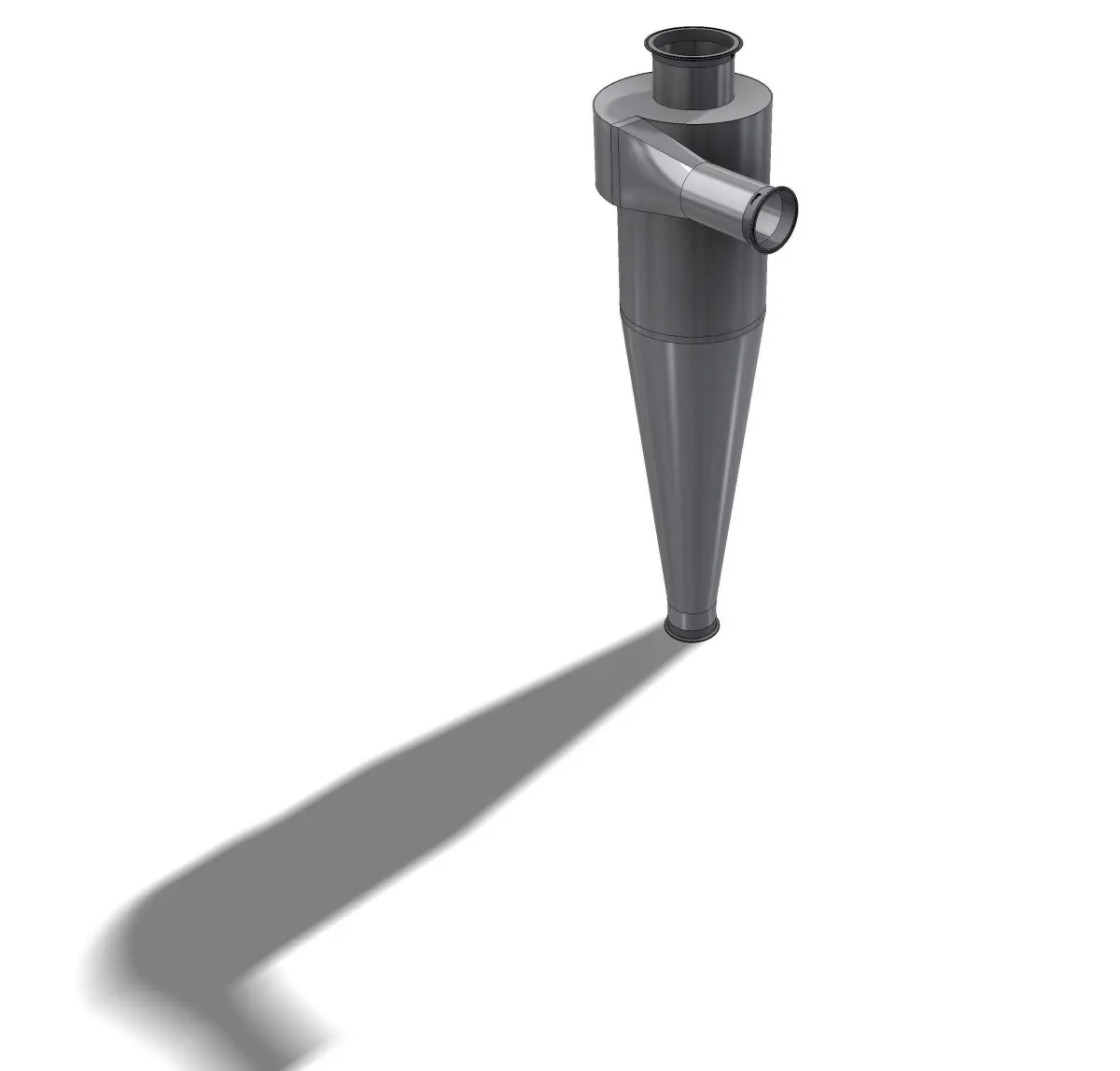

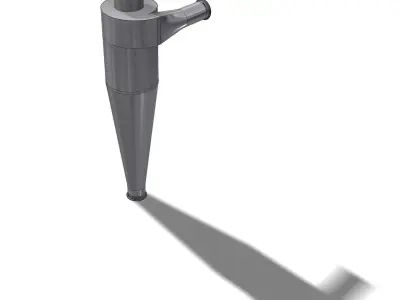

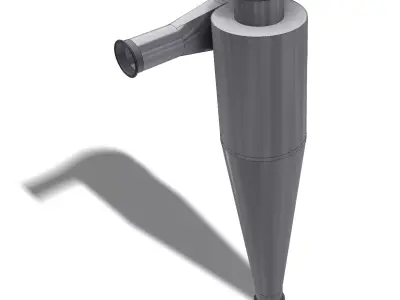

English...3D model with manufacturing drawing of solid separator cyclone for pneumatic transport line on food or pharmaceutical industry. Design material is AISI316L stainless steel with commercial hygienic clamp connections.Technical specifications for optimal operation:• Cyclone diameter: 300mm• Gas flow: 11.8 m3 / min• Inlet pipe size: DN100• Gas velocity in the inlet pipe: 25.0 m / s• Cyclone type: high efficiency Stairmand AE Ø300• Cyclone inlet velocity: 21.8 m / s• Cyclone outlet velocity: 11.1 m / s• ∆P Cyclone: 155 mmH2O
Español...Modelo 3D, con plano de fabricación, de ciclón separador de sólidos para línea de transporte neumático en la industria alimentaria o farmacéutica. El material del diseño es acero inoxidable AISI316L con conexiones comerciales higiénicas tipo clamp.Especificaciones técnicas para un funcionamiento óptimo:• Diámetro de ciclón: 300mm• Caudal de gas: 11,8 m3/min• Tamaño de tubería de entrada: DN100• Velocidad del gas en la tubería de entrada: 25,0 m/s• Tipo de ciclón: alta eficiencia Stairmand AE Ø300• Velocidad de entrada: 21,8 m/s• Velocidad de salida: 11,1 m/s• ∆P Ciclón: 155 mmH2O
IDW (Autodesk Inventor, filesize: 340 KB), IGE (IGES, filesize: 215 KB), DWG (AutoCAD, filesize: 222 KB), PDF (PDF, filesize: 680 KB), STL (Stereolithography, filesize: 459 KB), STP (STEP, filesize: 140 KB), SAT (3D ACIS, filesize: 167 KB), IAM (Autodesk Inventor, filesize: 1.83 MB)
